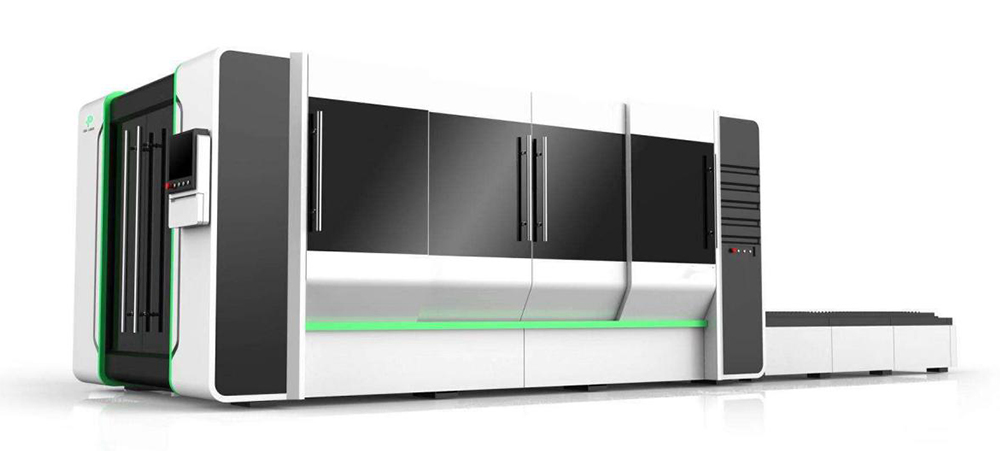

設備機身介紹

1、容積式Pc自動控制油路潤滑系統,可定時將油量高效的平均分配至各軸導軌及齒條的毛氈齒輪上,大大增加了油路潤滑系統的實用性和導軌齒輪齒條使用壽命。

2、國際標準化電氣設計,強弱電分離、信號電路與負載電路分離確保電路可靠性;線槽中采用高質量帶屏蔽層電纜線、拖鏈中采用專業級帶屏蔽層拖鏈專用電纜線,專線專用以確保機床線路可靠性與抗干擾能力。

3、工業級機床設計,床身力學結構更加合理,用料更扎實床身更堅固更可靠且可承受更高加速度沖擊,更貼合鈑金行業需求。

4、重新設計廢料車結構,帶滾輪式料車更方便取料且機床左右皆可抽拉料車使機床安裝更加方便。

5、可移動式操作臺,波紋管范圍內可任意輕松移動操作臺,適合不同操作習慣人群使用。

6、工控機自帶激光監控軟件,可全天候監控激光器狀態,方便工程師現場故障排查。

7、以色列品牌伺服電機,電機響應性更高、插補性能更好、扭力輸出更平滑,使機床整體性有所提升。

8、高精度研磨級淬火齒輪齒條,洛氏硬度可達5055齒條精度與使用壽命大大增加。

9、新增系統控制燈帶開關設計,采用高質量的LED燈帶功耗極低且使用壽命長,使機床外觀更加美觀大氣。

10、機床整體床身尺小國際化,在保證3015切割尺寸的情況下減小機床床身尺寸使機床可裝入國際貨柜方便機床出口。

核心配置介紹

一、光纖激光器（飛博）的特點

單模多模輸出可選光纖激光器采用單模輸出,在薄板鈑金行業切割中更有優勢,單模光纖的纖芯較細,使光線能夠直接發射到中心,并且在傳輸?shù)倪^程中損耗更小。在金屬加工領域,多模切割厚板效率更高。高亮度光纖激光器的亮度是普通激光器的6.25倍。這對于需要高能量密度的金屬加工具有更大的優勢。

調制頻率高光纖的調制頻率已經達到100KHz。目前最高可以達到200KHz的調制頻率。卓越品質光纖激光器采用國際頂尖廠商生產的泵源和光纖及其它元器件,從而使激光器具有更可靠的品質和更長的壽命,可達10萬小時:充分重視每一個細節,從而使激光器的穩定性得到充足的保證。穩定的驅動和通信功能

光纖激光器所有驅動、控制和通信部分都由一流的團隊開發和設計,功能穩定強大,靈敏度高。

二、激光系統：

AHEADCUT 美國數控切割系統

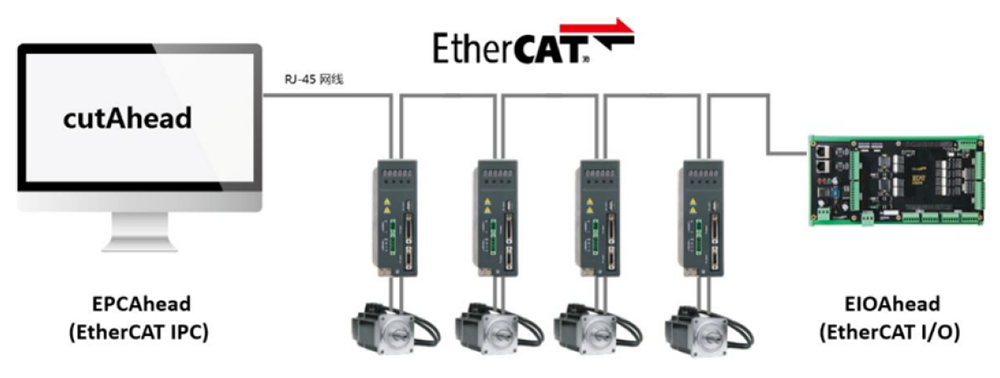

該系統米用美國前端( Headcut)數控切割系統,國際領先的基于 Ether CAT工業總線式架構,數據傳送快速安全穩定,被廣泛應用于各個精密控制及加工領域。以 WINDOWS為平臺,具備開放式結構,操作簡單、易學,是該數控系統與傳統的數控系統的最大區別。系統提供機床參數、PLC程序,方便用戶按照自己的需要進行配置和調試實現機床復雜的功能要求。保證 WINDOWS全部為正版軟件基本硬件配置CNC控制單元(工業控制電腦接口模塊(/O模塊與軸控模塊)NC操作面板,無線操作盒相關的標配電纜(顯示電纜、操作電纜、電源線基本軟件配置:CNC軟件運行平臺( XP/IN7)

三、激光切割器介紹：

RAYTOOLS 激光切割頭

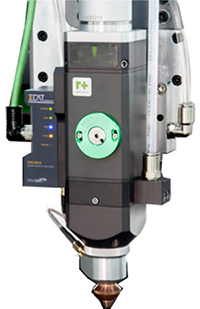

激光切割頭采用 RAYTOOLS瑞士牌光纖激光機專用切割頭,保證高切割精度和切割效率。該切割頭配備有非接觸式的電容傳感裝置。切割頭配備有極其靈敏的非接觸電容傳感裝置,能夠?qū)崿F(xiàn)非常穩定的Z軸自動跟蹤功能,消除了由于板材不平對切割質量產生的影響,進而提高了產品的合格率。激光切割機配備了聚焦鏡片,滿足了客戶切割板材的需要。鏡片更換米用抽屜式整個更換過程方便、快捷。光路系統具有傳輸高效、穩定,校光、維護保養便利等優點,整個光路系統通過潔凈的正壓空氣保護,確保切割頭光學鏡片及噴嘴不受污染。

高精度傳感器                                                                  高速EtherCAT 總線I/O

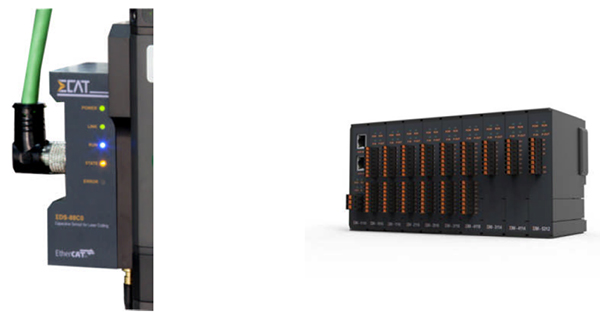

飛速采集:最快可以提供50uS的電容轉換輸出:2uS高精度時間采集電容充放電10aF都不在話下;200kHz最高采樣率運動再快都能響應任意兼容:只需存在一個 Ethercat⊙主站即可兼容EDS-88C1精準測量:內置了精準低溫漂基準電容為電容測量提供精確參考標準。

四、冷卻系統

采用的專業冷水機組通過制冷劑控制回路,高精度溫度控制器控制并顯示水溫,全自動運行,

高效低噪音;該產品內部水箱和管道采用不銹鋼板制作,外部板金件全部采用靜電噴涂,可

有效防止生銹:使用凈水或去離子水從而提高激光器等設備使用效率和壽命。

機身整體加工：

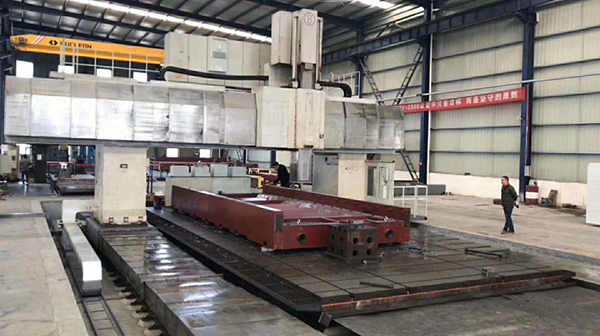

我公司有10米龍門加工中心，每一個床上都要經過動柱式龍門加工中心加工，誤差三米不可超過0.05mm，整體設備需三個月的消除應力，底座，立柱，鞍座，主軸箱，等主要加工材質均要優化。

設備工作及環境要求

供電要求:

建議使用穩壓電源

(1)額定輸出電壓220V；(2)電壓頻率：50Hz ；(3)二相電壓的穩定度±5%；(4)輸出電壓的調整率:〈2%

切割用輔助氣體：

(1)浄化干燥的壓縮空；(2)高純氧氣純度不低于99.95%；(3)氮?dú)?N2):純度不低于99.995%

切割板材板材材質均勻、平整;表面潔凈

壓縮空氣供氣裝置(1)額定壓力:14ban(2)容積：1㎡
